Allgemeine Informationen

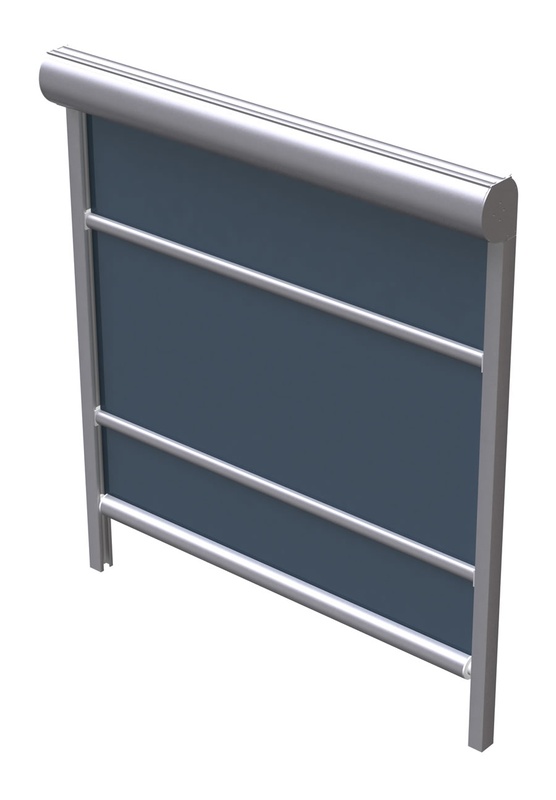

Der Refleksol 103 ist eine Senkrechtmarkise , die sich besonderes zur Verdunklung der Räume eignet. Sie kann im Innen- und Außenbereich montiert werden. Das System 103 zeichnet sich sowohl durch den thermischen Komfort im Innenraum sowie durch eine gute Sicht nach Außen aus.
Je nach Kundenwunsch und baulichen Gegebenheiten können bei diesem System vier verschiedene Führungsschienen eingesetzt werden. Für den Außenbereich können die Führungsschienen GC20, GC30 und die Seilführung en zum Einsatz kommen, im Innenbereich finden die Führungsschienen G80 ihre Anwendung.
Eine vollständige Verdunklung des Raumes (Theatersaal, Konferenzsaal, etc.) erreicht man beispielsweise bei der Verwendung der Führungsschienen GC80 in der Kombination mit einem Black-Out-Stoff. Als Neuheit werden die Führungsschienen GC30 mit den Windschutzschienen verwendet.
Vorteilhaft bei diesem System ist die Montage einer Kassette mit einer Revisionsklappe von vorne , was einen Austausch der einzelnen Teile erleichtert.
Der Refleksol 103 wird mit der Hand- oder einem Elektroantrieb gesteuert und bietet Einsatzmöglichkeiten für die Wettersensoren und Gruppensteuerungen
Ausmaßbeschränkungen
Stoff
max. Höhe cm
min. Breite cm
max. Breite cm
Handantrieb
Elektroantrieb
SCREEN 600
320
50 cm
80 cm
450 cm mit Windschutzschiene 250 cm
SCREEN Double Side
300
SOLTIS 86
400
SOLTIS AIR
400
SOLTIS 99
400
SOLTIS 92
400
SOLTIS B92N
400
POLYSCREEN 314
400
POLYSCREEN 350
400
POLYSCREEN 550
400
POLYSCREEN 650
300
Technische Werte
Kastenmasse
Breite: 103 mm; Höhe: 117 mm
max. Höhe
4 m
max. Breite
4,5 m
min. Breite
0,8 m
Montagemöglichkeiten
Außen oder Innen
Gestellfarbe
Pulverbeschichtet nach RAL
Stoffauswahl
High-T-Tex, Polyscreen, Screen
Handantrieb
Kurbel oder Kurbel mit Durchführung
Elektroantrieb
Motor, Motor mit eingebautem Empfänger
Standard Gestellfarben


Auf Wunsch beschichten wir die Anlagen mit einer anderen RAL-Farbe
Kassette 103 und Blendkappen
Verfügbare Führungsschienen und Fallprofile
Mögliche Konfigurationen:
Seilführung + Fallprofil Ø42
Führungsschiene GC20+ Fallprofil Ø42
Führungsschiene GC30+ Fallprofil Ø42 und Windschutzschiene
Führungsschiene G80 (nur bei Innenmontage) + Fallprofil ØFG42 und Beschwerungsprofil FG42R










Kassette CT103










Revisionsklappe










Blendkappen











Seilführung Ø2,5











Führungsschiene GC20











Führungsschiene GC30














Führungsschiene G80














Windschutzschiene














Beschwerungsprofil FG42














Fallprofil Ø2,5














Fallprofil FG42
Antrieb
Steuerung
Motor Axis small (mechanische Endausschalter)
Drehschalter
Motor Nemo small (elektronische Endausschalter, eingebauter Radioempfänger)
1, 4, 6 - Kanalsender
Elektroantrieb - Konfigurationen
