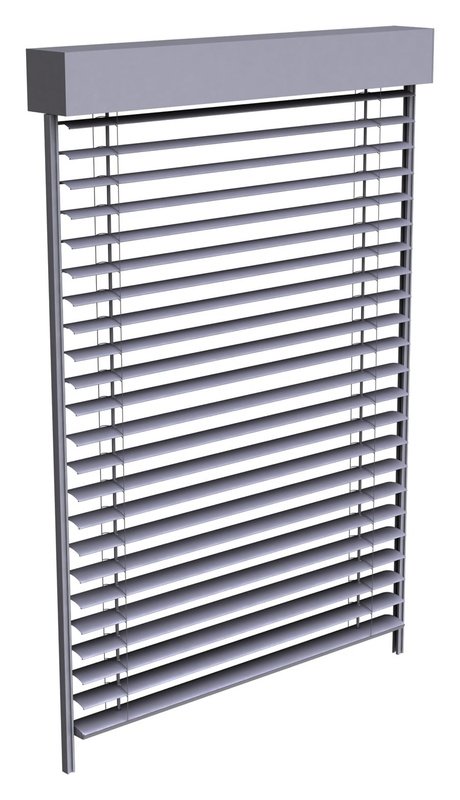

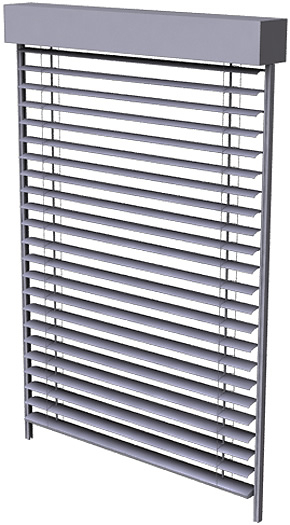

Ästhetik und Funktionalität
Lamellen in C - Form
Hand- oder Elektroantrieb
Gruppensteuerungsmöglichkeit
Max. Abmessungen: Breite 4,5 m, Höhe 5 m
System Standard
System Oval
|
|
|
|
Blende |
Einzelführungsschiene |
|
|
|
|
Doppelführungsschiene |
Führungsschienenhalter |
|
Halbrunde Blende |
Runde Doppelführungsschiene |
Führungsschienenhalter |
Technische Parameter
min. Abmessungen
0,5 m x 0,5 m
max. Abmessungen
4 m x 4 m
max. Neigungswinkel der Lamellen
55°
Handantrieb
Max. Fläche 9 m2
Elektroantrieb
Min. Breite 0,6 m
Max. Fläche des Modulraffstores
25 m2 beim Elektroantrieb, maximalle Breite der gekoppelten Anlagen 6 m
Menge der Raffstoren mit einem Antrieb
Max 3 St.
Standard -Ausrüstung
Handantrieb - Kurbel, Führungsschienenhalter ohne Blende
Verfügbare Standard Gestellfarben
Auf Wunsch auch in jedem anderen RAL-Farbton lieferbar.
Ausmaßbeschränkungen
Antrieb
Breite
max. Höhe
Max. Fläche
Bemerkungen
min.
max.
Handantrieb
50 cm
400 cm
400 cm
9 m2
-
Elektroantrieb
60 cm
400 cm
400 cm
16 m2
-
Handantrieb - gemein für mehrere Raffstoren
max. 3 Raffstoren
9 m2
-
Elektroantrieb - gemein für mehrere Raffstoren
Max. 3 Raffstoren (Motor im Mittelraffstoren)
25 m2
Man soll einen Motor mit Drehmoment 20 Nm anwenden
